Электроцилиндр
Электроцилиндр (электрический цилиндр) = двигатель (серво / шаговый / постоянного тока) + винтовая передача (шарико-винтовая / трапециевидная / планетарная ролико-винтовая) + направляющая конструкция.
Описание
маркер
Описание продукта
Электроцилиндр (электрический цилиндр) = двигатель (серво / шаговый / постоянного тока) + винтовая передача (шарико-винтовая / трапециевидная / планетарная ролико-винтовая) + направляющая конструкция. Преобразует вращательное движение двигателя в линейное возвратно-поступательное движение. Заменяет пневматические и гидравлические цилиндры, обеспечивая высокую точность, управляемость, энергоэффективность и отсутствие утечек.
Основные типы (с описанием внешнего вида и цен)
1. Микро-электроприводы (бытовые / лёгкие нагрузки)
Внешний вид: тонкий шток, постоянный ток 12/24 В, компактные размеры
Тяговое усилие: 50–500 Н (5–50 кг)
Ход: 50–300 мм
Цена: ¥50–200
Применение: столы с регулировкой высоты, электрические окна, медицинские кровати, системы «умный дом»
2. Стандартные сервоэлектроцилиндры (основной тип для промышленности)
Внешний вид: прямое или угловое (с ременным редуктором) исполнение, корпус-цилиндр + шток, привод от серводвигателя
Тяговое усилие: 1–10 кН (100–1000 кг)
Ход: 50–500 мм
Точность: позиционирование ±0,01 мм, повторяемость ±0,005 мм
Цена: ¥800–2000 (диаметр цилиндра 40–63 мм)
Применение: сборка, запрессовка, сортировка, прецизионное позиционирование
3. Электроцилиндры в виде слайд-модулей (линейные платформы)
Внешний вид: алюминиевый профиль, привод от шарико-винтовой пары или ремня
Нагрузка: 5–50 кг
Ход: 100–1000 мм
Скорость: с ШВП — 5–50 мм/с; с ремнём — до 1 м/с
Цена: ¥400–1500
Применение: перемещение, контроль, дозирование (нанесение клея), конвейерные линии
4. Тяжёлые электроцилиндры с большим усилием
Внешний вид: большой диаметр цилиндра, усиленная конструкция, планетарная ролико-винтовая передача
Тяговое усилие: 10–500 кН (1–50 тонн)
Ход: до 1000 мм
Цена: ¥3000 – 50 000+ (изготовление под заказ)
Применение: прессы, тяжёлая оснастка, испытательные стенды, сжатие аккумуляторов
Быстрый справочник по основным параметрам
Тяговое усилие: нагрузка × коэффициент запаса 1,2–1,5
Ход: требуемый ход + запас 50 мм
Скорость: чем больше шаг винта, тем выше скорость и меньше усилие
Точность: серводвигатель ±0,01 мм; шаговый двигатель ±0,1 мм; микро-привод ±0,5 мм
Защита: промышленные исполнения — обычно IP65; для чистых помещений и пищевой промышленности — пищевая смазка
Рекомендации по выбору (одним предложением)
Лёгкие нагрузки / бюджетно → выбирайте микро-приводы (¥50–200)
Точность / средние нагрузки → выбирайте сервоэлектроцилиндры (¥800–2000)
Высокая скорость / большой ход → выбирайте слайд-модули с ремнём
Тяжёлые нагрузки / контроль усилия → выбирайте тяжёлые сервоцилиндры с планетарной ролико-винтовой передачей
связаться с нами
Сопутствующие популярные продукты

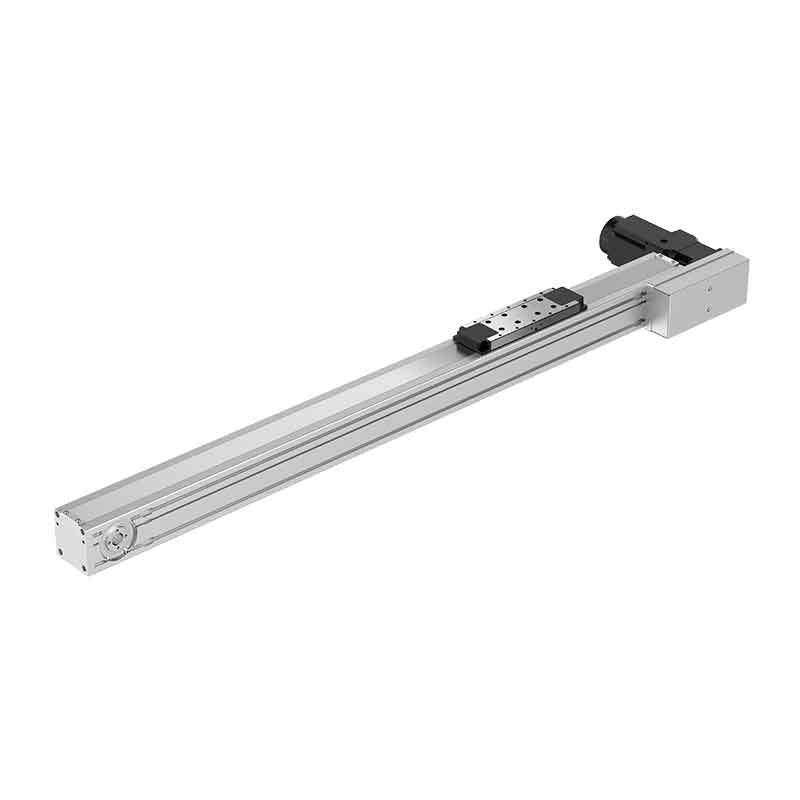

Линейный модуль с ременной передачей (линейный слайд одноосный манипулятор)
Линейные модули данной серии используют ременную передачу в сочетании с прецизионными линейными направляющими в качестве основной приводной схемы.
Линейный слайд-модуль со встроенными направляющими (встраиваемый линейный модуль / герметичный линейный модуль)
Линейный модуль со встроенными направляющими представляет собой высокоинтегрированный, компактный узел линейного перемещения.

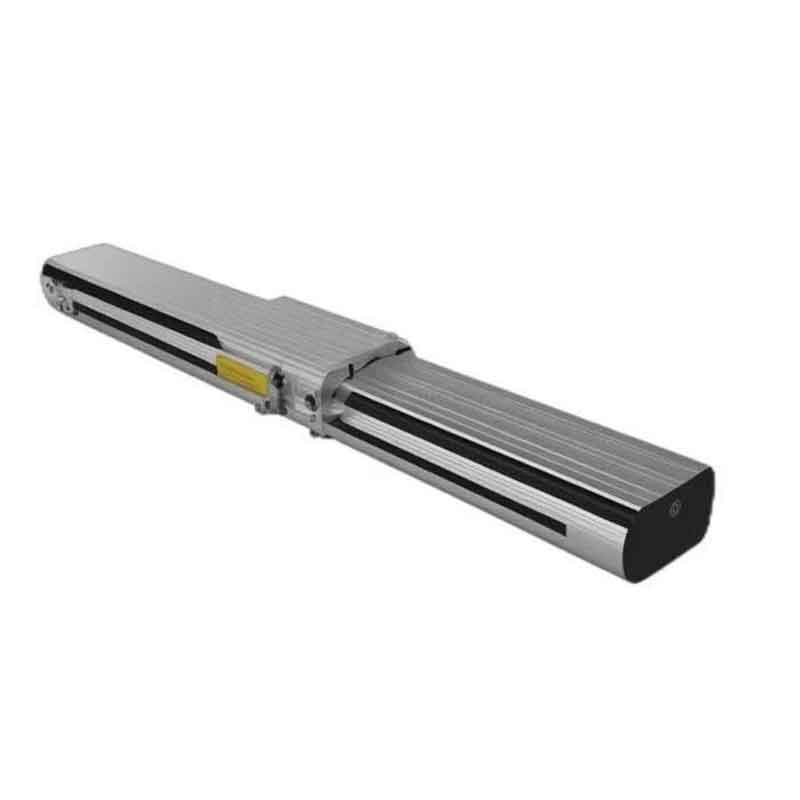

Линейные двигатели (отдельные компоненты готовые модули)
Линейные двигатели с железным сердечником (первичная часть + вторичная часть). Линейные двигатели без железного сердечника (U-образный паз / плоского типа).
Линейная направляющая
Шариковые линейные направляющие (наиболее распространённый тип, используются с электроцилиндрами и слайд-модулями)

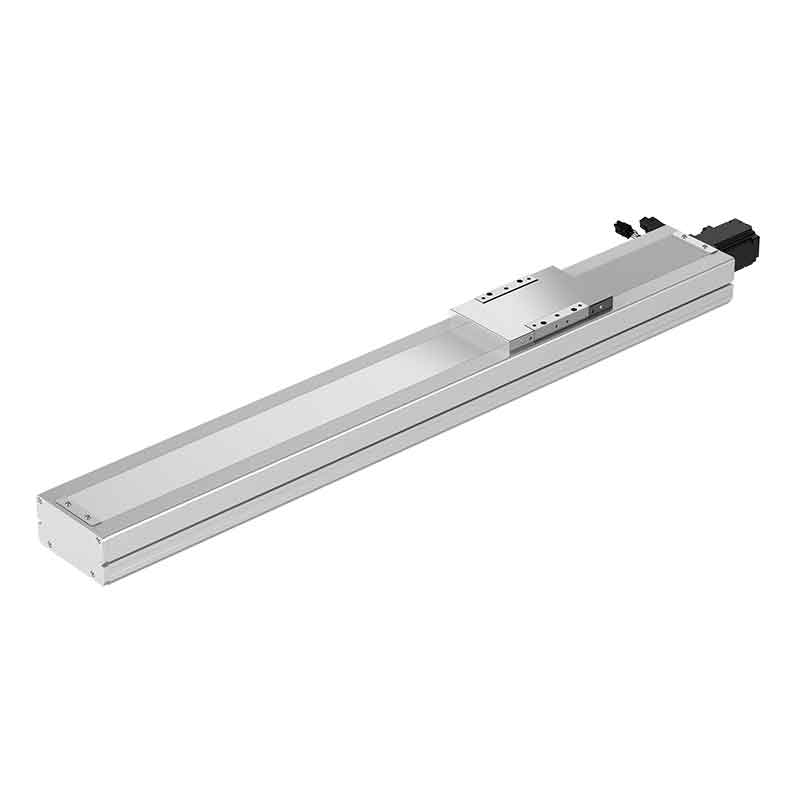

Линейный модуль с шарико-винтовой передачей (линейный слайд одноосный манипулятор)
Приводная система: прецизионная шарико-винтовая пара (ШВП) класса точности C5/C7 (шлифованная / накатанная), нулевой люфт.
Линейный модуль со встроенными направляющими и шарико-винтовой передачей
Линейный модуль со встроенными направляющими и шарико-винтовой передачей: прецизионный привод для высокоэффективного интеллектуального производства
Основное применение линейных модулей
Линейные модули являются ключевыми узлами для обеспечения линейного возвратно-поступательного движения. Это наиболее распространённые компоненты в автоматизированном оборудовании.

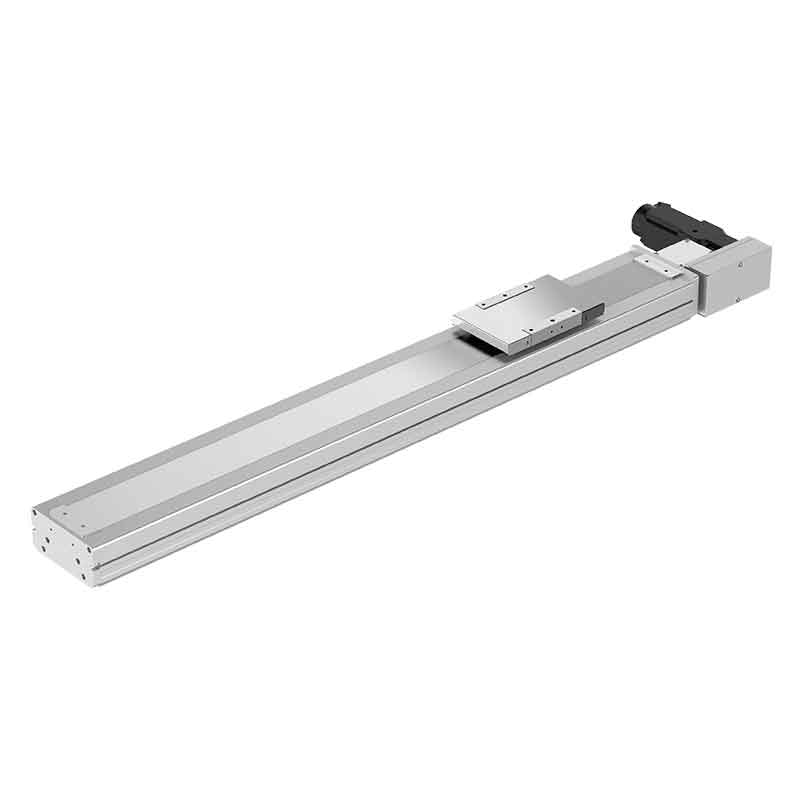

Линейные направляющие — передача «шарико-винтовая пара»
